HZ-FZ Шаровая направляющая втулка

Обзор продукта

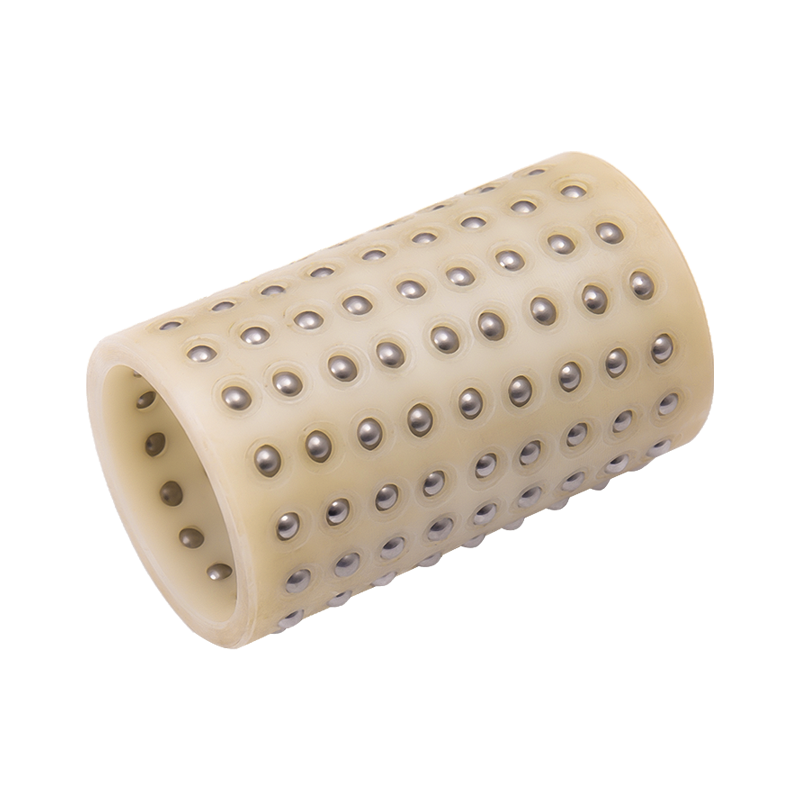

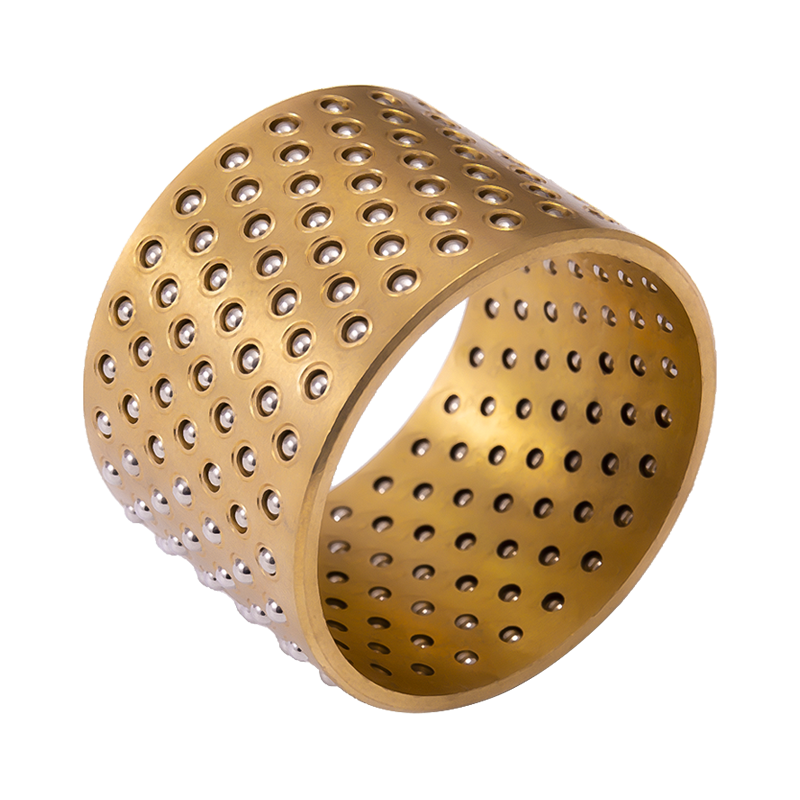

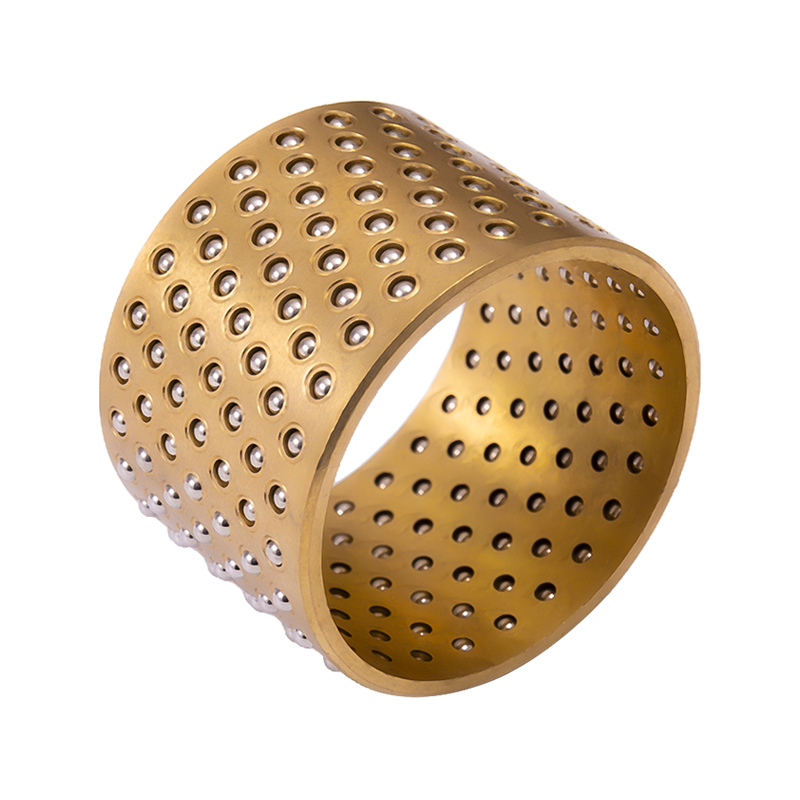

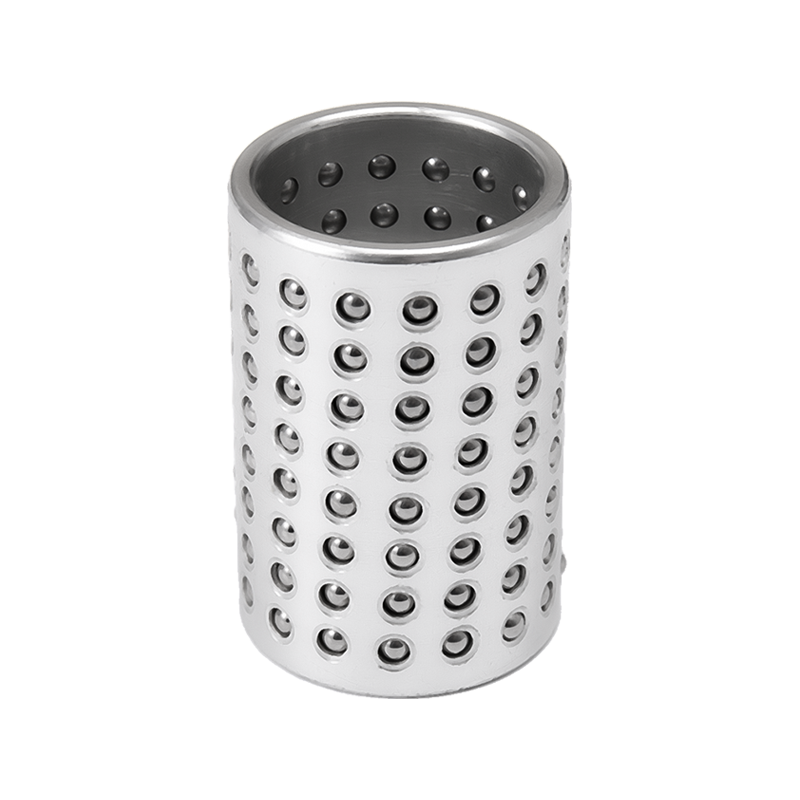

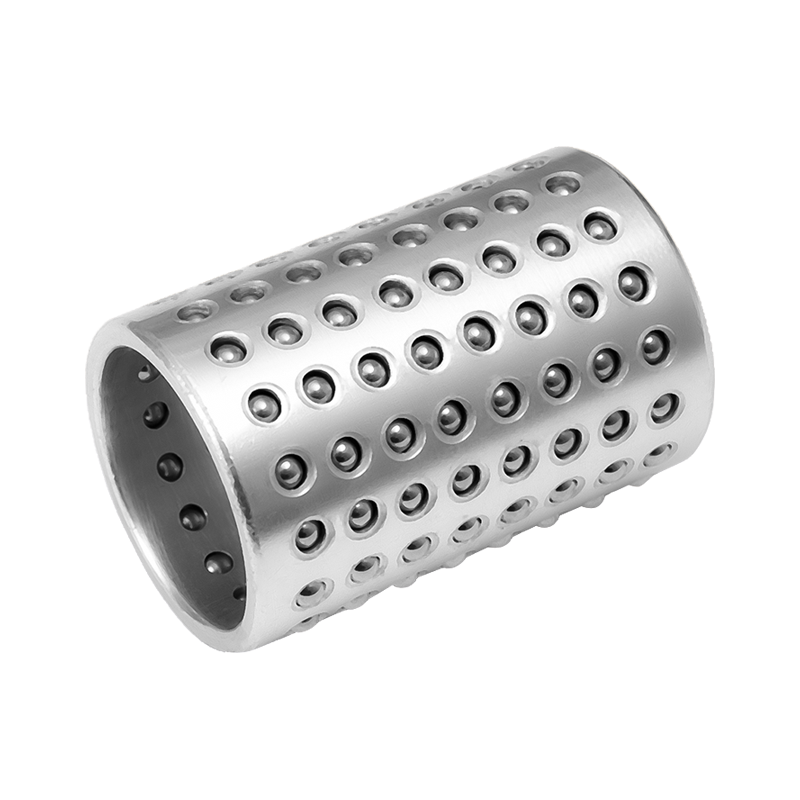

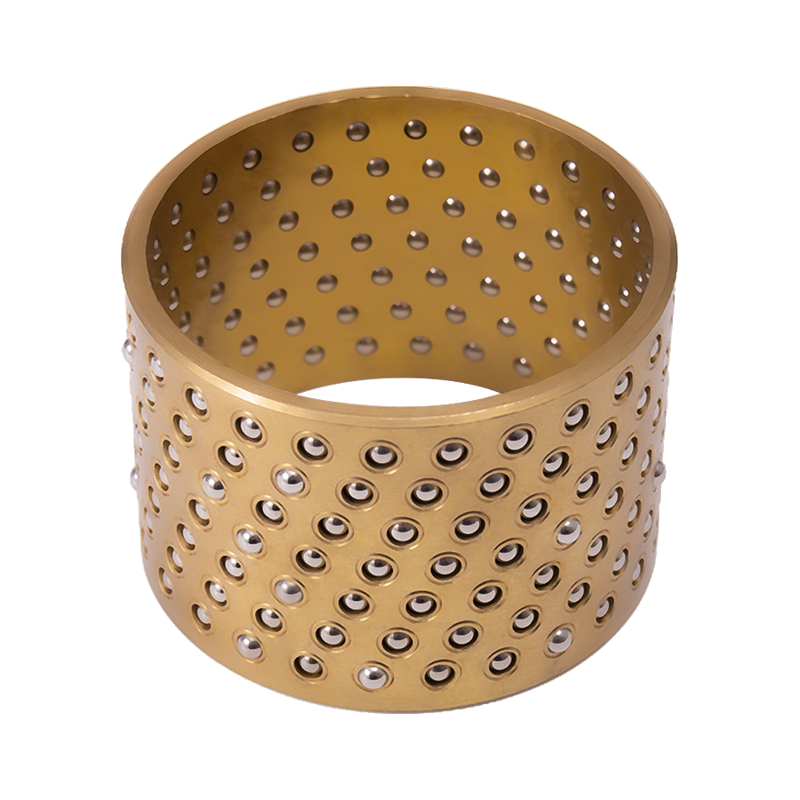

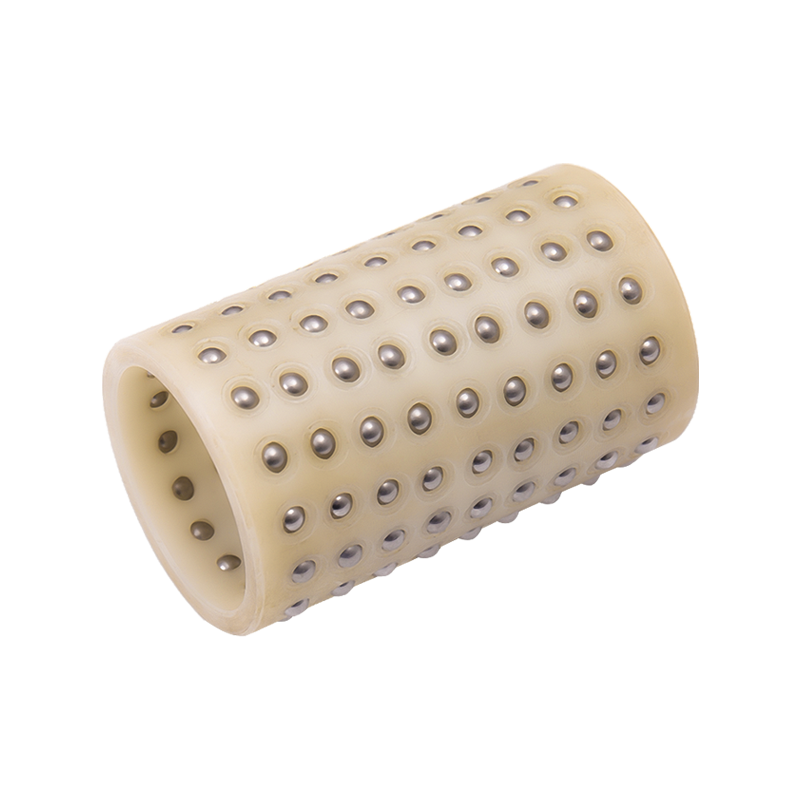

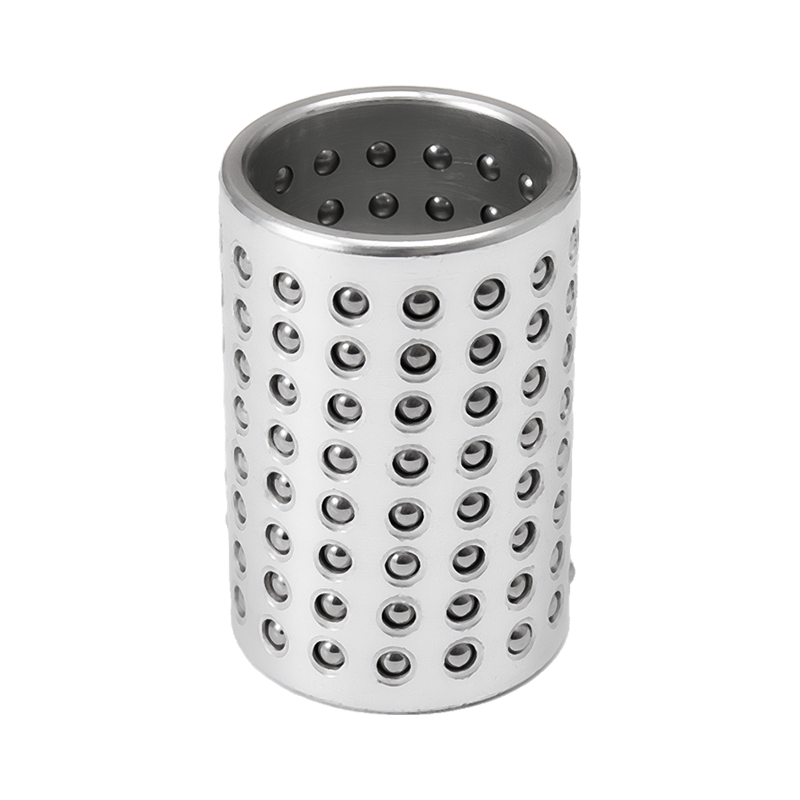

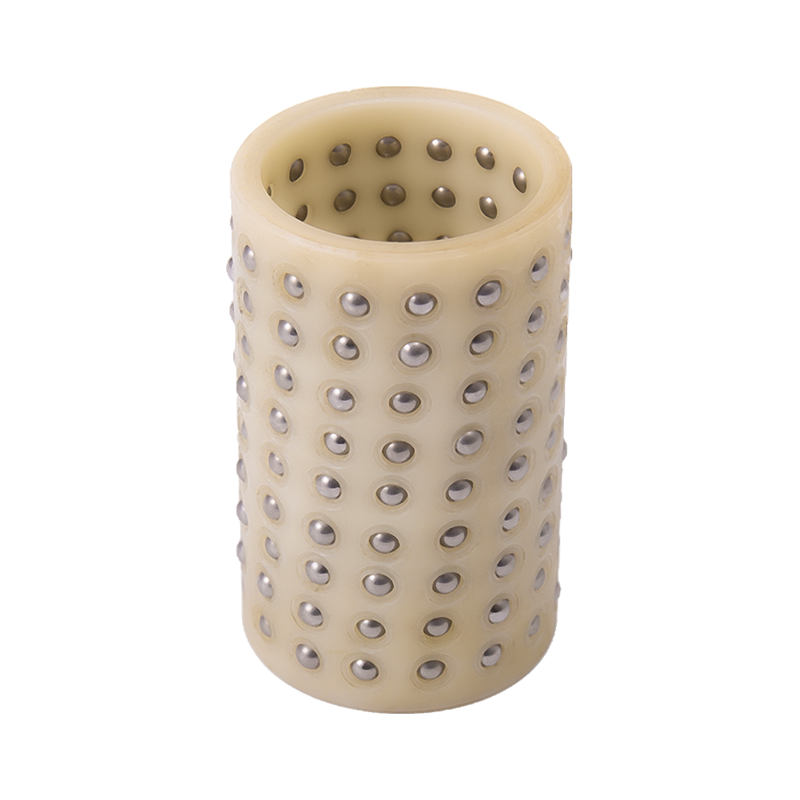

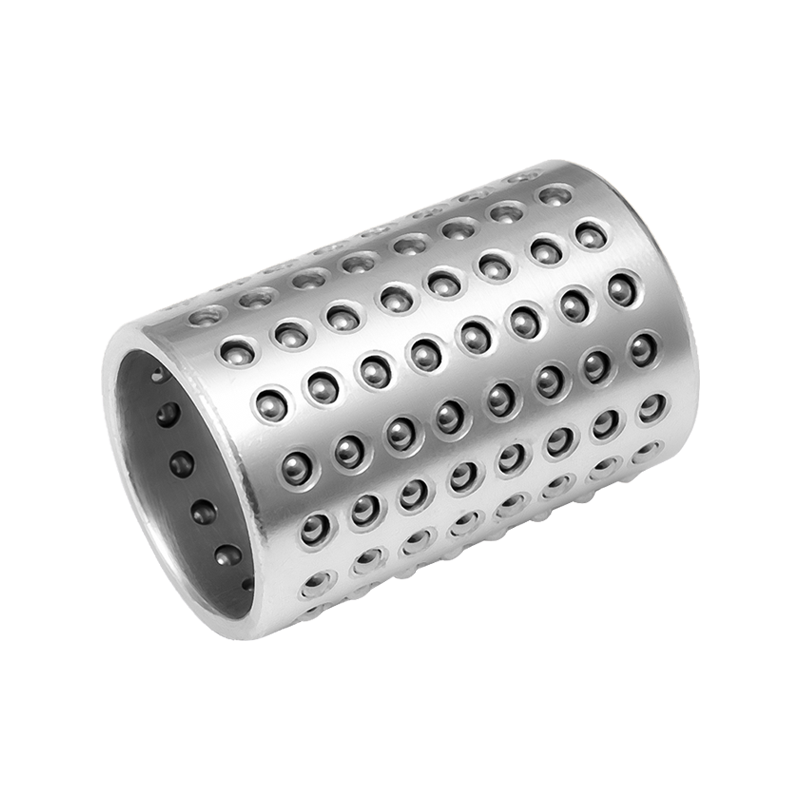

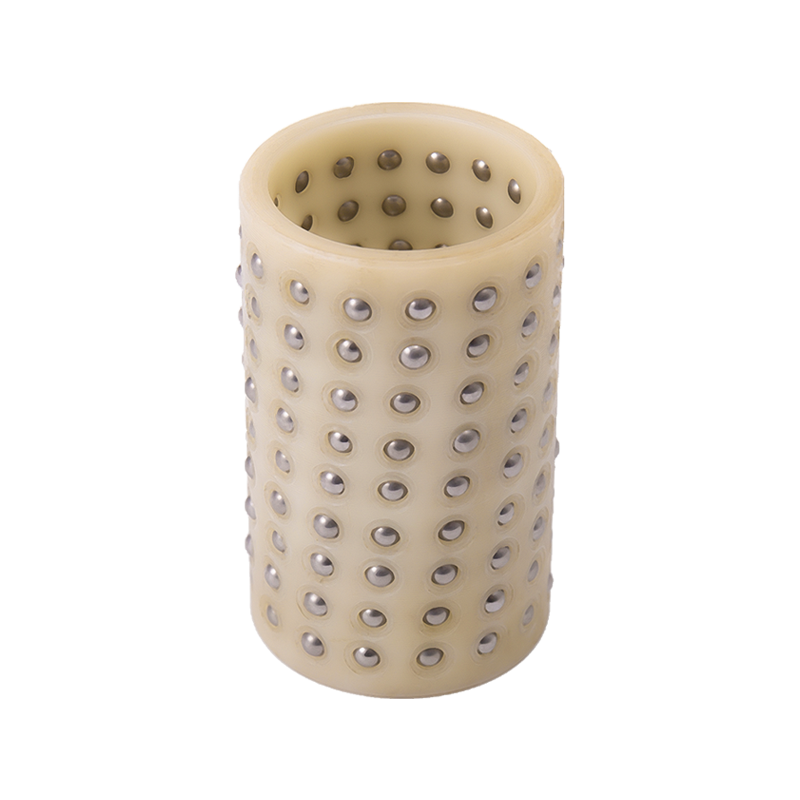

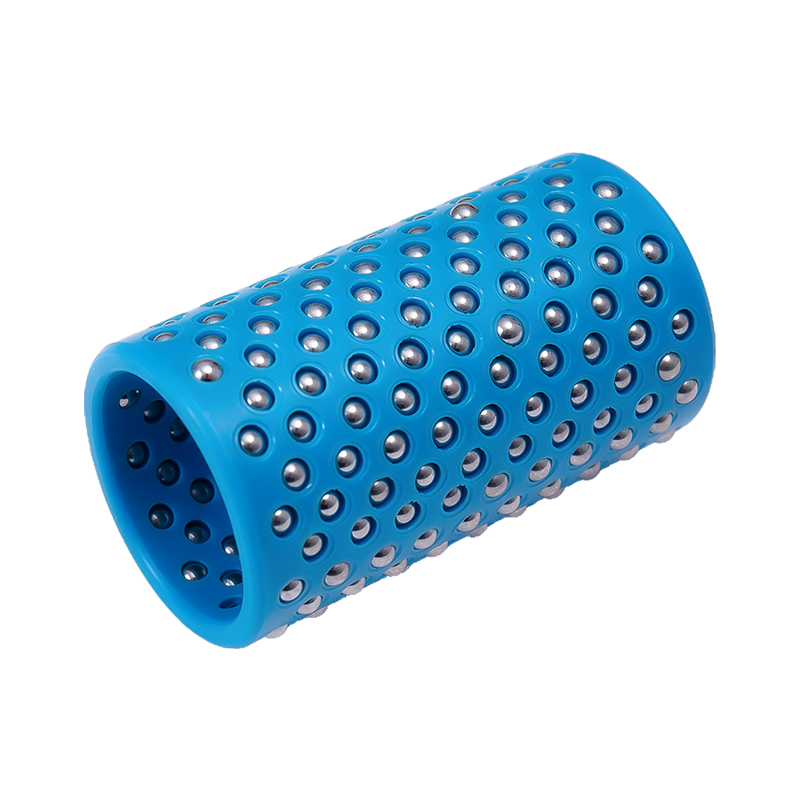

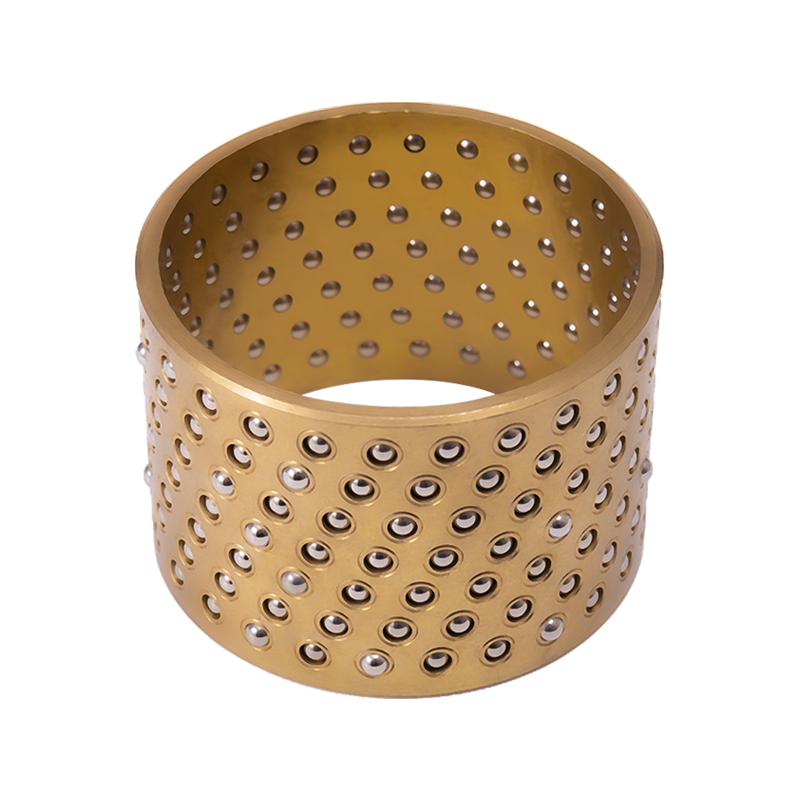

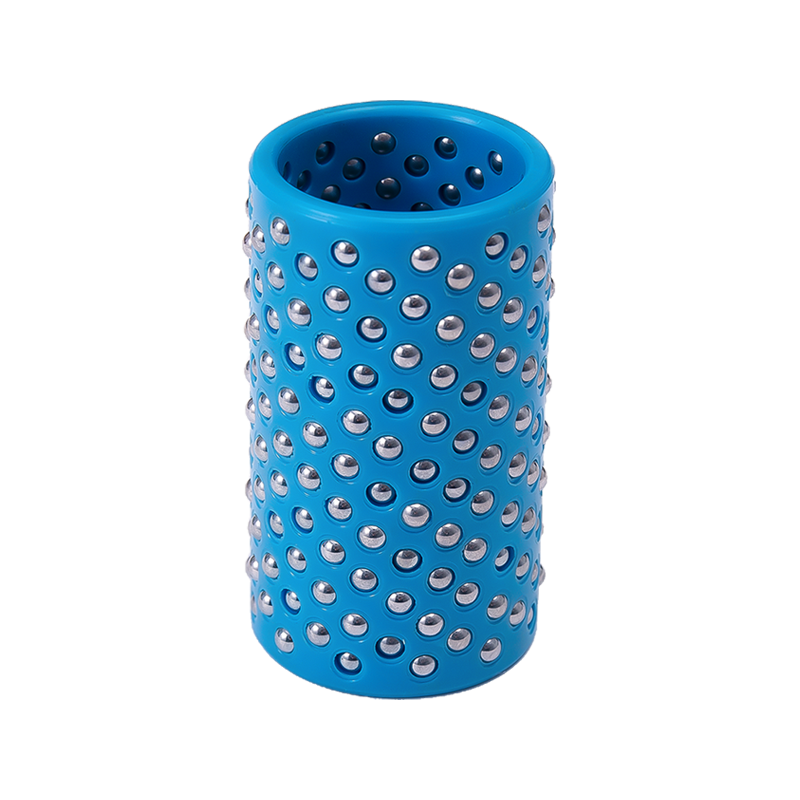

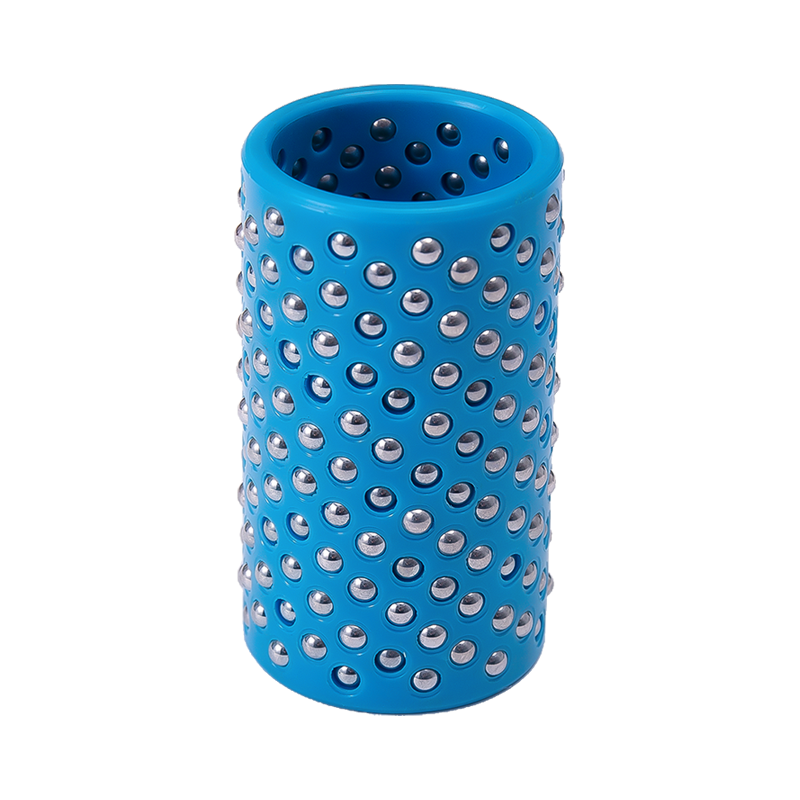

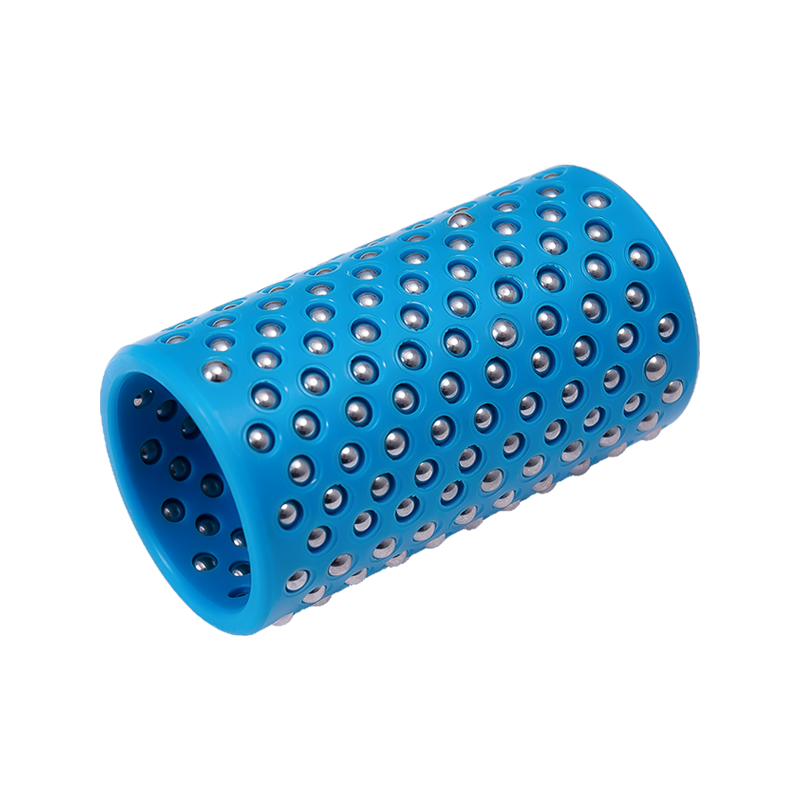

Шариковый фиксатор FZH.FZL.FZP. имеет медную, алюминиевую основу, основу из полиоксиметилена. В них проделываются обычные отверстия, в которые вставляются стальные шарики. Новое технологическое решение не позволит шарику выскользнуть из старого. Поскольку диаметр шарика больше толщины фиксатора, он будет соприкасаться непосредственно с направляющей втулкой под углом 90°, что обеспечит высокую точность соответствия. Теперь элементы серии шариковых фиксаторов предназначены для вращения на стойке, а также для поддержания вертикального движения. Мы считаем, что это даст вам преимущество в виде повышения точности.

Преимущество и использование

Поскольку традиционный рабочий костюм имеет некоторую обидку между втулками с постами, и коэффициент трения больше. Теперь мы изменили рабочие пути на стальной шарики непосредственно лицом к лицевой обработке. Так что точность улучшается. Он сочетает в себе как активный коэффициент рулона, так и более низкий коэффициент трения, теперь они широко использовались в перфорационной машине, машине для матрицы, высокой точной машине, которая нуждается в вращении и вертикальном движении.

Установленные запасные запчасти

1. Направляющая Втулка: Материал Gcri5, Yb9, Термообработка Hrc62-66, Техническое Состояние Согласно Gb/T12446. Запрос 0,01-0,02 Мм Шероховатость Поверхности
2. Направляющие Стыки: Материал Gcri5, Yb9, Hea Шероховатость Поверхности

3. Тест размера: он тестируется с помощью внешнего микрометра и циферблата, как обычно.

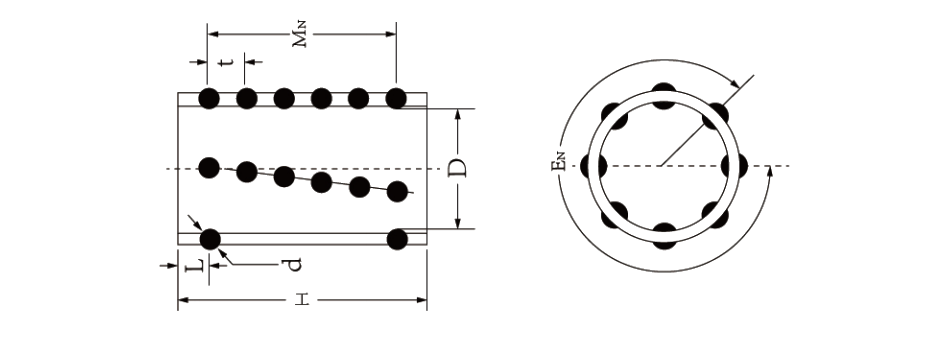

Обозначение	D	H	d	EN	MN	Шарики	t	L
FZ (*) 1950	19	50	3	12	8	96	5.5	5.75
FZ (*) 1960	19	60			10	120		5.25
FZ (*) 2050	20	50			8	96		5.75
FZ (*) 2060	20	60			10	120		5.25
FZ (*) 2250	22	50		14	8	112		5.75
FZ (*) 2260	22	60			10	140		5.25
FZ (*) 2360	23	60			10	208		5.25
FZ (*) 2475	24	75		16	13	128		4.50
FZ (*) 2550	25	50			8	112		5.75
FZ (*) 2560		60			10	160		5.25
FZ (*) 2575		75			13	208		4.50
FZ (*) 2775	27	75			13	208		4.50
FZ (*) 2860	28	60	4	14	8	112	6.5	7.25
FZ (*) 2875	28	75			11	154		5.00
FZ (*) 3060	30	60			8	112		7.25
FZ (*) 3075	30	75			11	154		5.00
FZ (*) 3260	32	60		16	8	128		7.25
FZ (*) 3275		75			11	192		5.00
FZ (*) 3390		90			13	208		6.00
FZ (*) 3685	36	85			12	192		6.75
FZ (*) 3690	36	90	5		13	208	8.0	6.00
FZ (*) 3870	38	70			8	128		7.00
FZ (*) 3890	38	90			11	176		5.00
FZ (*) 4090	40	90			11	176		5.00
FZ (*) 4590	45	90		18	11	198		5.00
FZ (*) 45110	45	110		18	13	234		7.00
FZ (*) 5090	50	90		20	11	220		5.00
FZ (*) 50110	50	110		20	13	260		7.00
FZ (*) 6090	60	90		22	11	242		5.00
FZ (*) 60110	60	110		22	13	286		7.00
FZ (*) 80130	80	130		28	15	420		9.00
