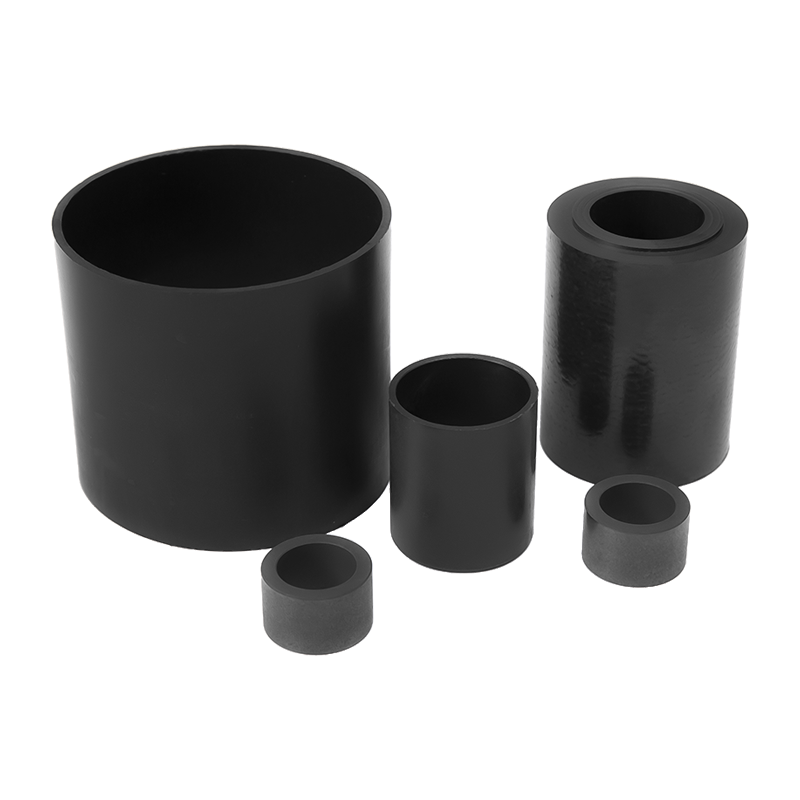

HZ-GSM Подшипник скольжения из инженерного пластика

Самый популярный материал G в мире. Подшипники серии G могут удовлетворить различные потребности в широком спектре полей - они действительно универсальны. Типичные приложения включают нагрузки среднего и высокого уровня, умеренные рабочие температуры и скорости.

Сухая операция, без технического обслуживания
Износостойкость
Устойчивый к пыли и грязи
Низкий шум, без загрязнения
Высокое соотношение показателей

Подходящие случаи:
Экономический всесторонний подшипник
Без технического обслуживания, сухая операция
демпфирование
Устойчивость к износу
Устойчивый к пыли и грязи
Высокое соотношение показателей
Способен выдерживать умеренные или высокие нагрузки
Средняя скорость эксплуатации
Используется для качающихся и вращающихся движений

Не применимо к:
Когда требуется бурение отверстий на поверхности стены
Когда требуется отличная износостойкость
Когда требуется универсальная химическая стойкость
Если температура остается выше 130 ℃
Используется для подводных приложений

Таблица свойств материала пластиковых подшипников

Общая производительность		Подшипники общего назначения	Эксперт быстрого и медленного движения	Толщина стенки прочная и амортизирующая	Все валы используются типа Marathon	Высокотехнологичные специалисты по проблемам, устойчивы к высоким температурам	Низкая впитываемость и экономичность	Общего назначения с высокой устойчивостью к средам	Могут контактировать с пищевыми продуктами	Высокая нагрузка приложения
		G	J	М	In	Х	P	H	А	Q
	плотность	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	цвет	Темно -серый	Желтый	Углеродный черный	Желтый	черный	черный	серый	белый	черный
	Максимальное поглощение воды в 23 ° C/50% относительная влажность [% веса]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Максимальное поглощение воды [% веса]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Коэффициент скольжения трения против стального вала [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	Максимальный PV (сухой пробег)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Механические свойства	Модуль эластичности [МPА]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Прочность на растяжение При 20 ° C [МPA]	210	73	112	125	170	120	175	88	120
	Прочность на сжатие [МPA]	78	60	52	61	100	66	81	78	89
	Допустимая максимальная поверхность статическая давление (20 ° C) [МPA]	80	35	20	60	150	50	90	28	100
	Шор Д. Твердость	81	74	79	77	85	75	87	76	83
Физические и тепловые свойства	Максимальная температура В непрерывной работе [° C]	130	90	80	90	250	130	200	90	135
	Максимальная температура Во время короткой операции [° C]	220	120	170	180	315	200	240	110	155
	Минимальная рабочая температура [° C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Теплопроводность [W/М · K]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Коэффициент теплового расширения (при 23 ° С) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Электрическая проводимость	Удельное сопротивление громкости [QCМ]	> 10 ¹³	> 10 ¹³	> 10 ¹³	> 10 ¹³	<10 ⁵	> 10 ¹³	<10 ⁵	> 10 ¹²	> 10 ¹⁵
Электрическая проводимость	Сопротивление поверхности [2]	> 10 ¹¹	> 10 ¹²	> 10 ¹¹	> 10 ¹²	<10 ³	> 10 ¹²	<10 ²	> 10 ¹¹	> 10 ¹²

Стандартные метрические размеры для скользящих подшипников, соответствующих стандартам IСO3547-1, С и специальные размеры предоставляются

Тип				Размер
Материал	Прямой набор	Метрическая система	Несущий	Подшипник	Внешний диаметр D2	Длина б
G	S	M	B	08	10	08
J	s	M	B	08	0	08
In	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Взаимосвязь между чашкой и толщиной D1 2) <1 мм, пачка = 20 °

D1 (мм): C1-6 C6-12 C12-30 C> 30

F (мм): 0,3 0,5 0,8 1,2

D1	d1 общественное поручение E10	D2	Отверстие для сиденья H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
