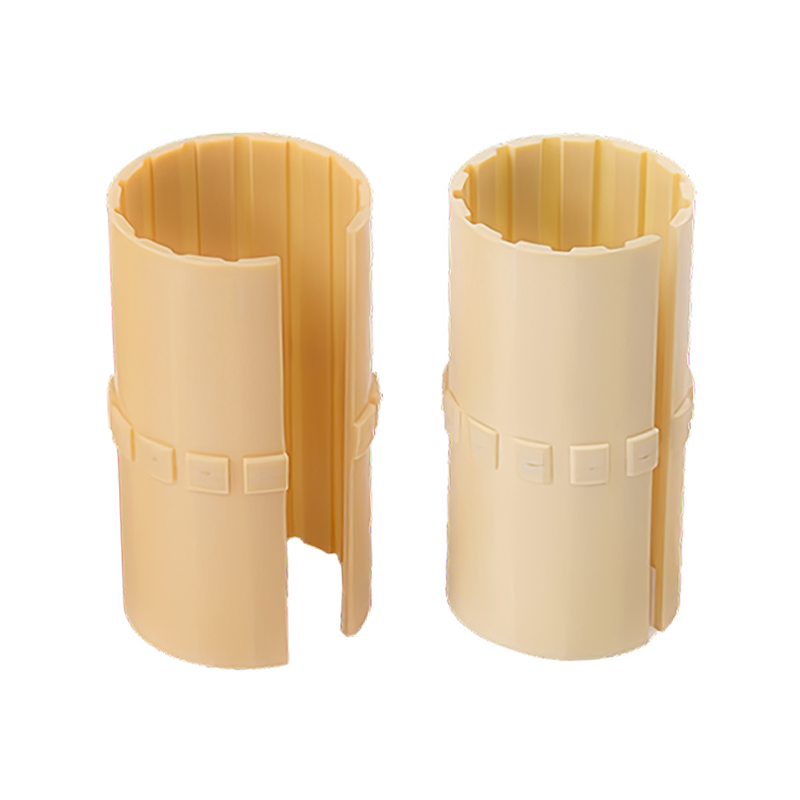

HZ-LIN Герметичная скользящая плёнка подшипника из инженерного пластика

Пластическая пленка инженерной подшипники HZ-линейки изготовлена из усовершенствованных полимеров с усовершенствованными волокнами, встроенными с твердыми смазками, обеспечивая исключительную износную стойкость и без обслуживания. Его оптимизированная смесь базовой смолы, армирующие волокна и микрокапсулированные частицы смазки позволяет последовательно уменьшать сокращение трения в различных нагрузках и скоростях.

Материал: Высокопрочная матрица из конструкционного пластика (например, ПОМ, ПА66) с внедренными твердыми смазками (ПТФЭ, графит).

Дизайн:
Самосмение через контролируемое высвобождение частиц смазочных материалов в движении.
Коррозионная устойчивость, химическая и невосприимчивая к входу в пыль.
Легкий вес с высокой прочностью сжатия (до 120 МПа статической нагрузки).

Производительность:
Низкий коэффициент трения (μ = 0,05–0,15) на уровне от -40 ° C до 120 ° C.
Отличное значение PV (≤1,5 МПа · м/с) для динамических приложений.
Поглощает жесткие загрязнения без ущерба для целостности поверхности.
Приложения: Конвейерные системы, упаковочный механизм, сельскохозяйственные шарниры и низкоскоростные ротационные соединения.

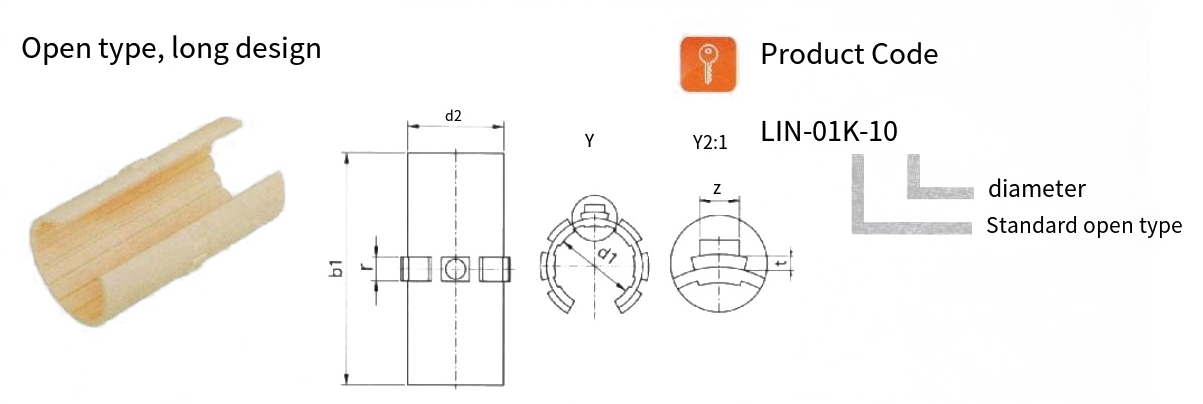

Подходит для поддержки валов
Размер: мм

Код продукта	d1	допуск	D2	b1	r	Т	С	Вес г
Лин-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
Лин-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
Лин-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
Лин-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
Лин-01-25	25	0,030 0,070	28	57	5	0.8	А	6.98
Лин-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
Лин-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
Лин-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

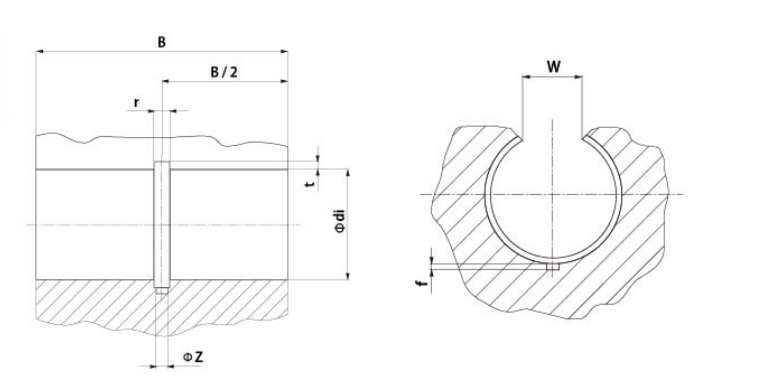

Тест на рисунок сборки для базовой отверстия скользящей пленки LN-01
Размер: мм

Код продукта	Ось Φ	of H7	B h10	W. 0.2	r	t	f	z
Лин-01-10	10	12	29	7.3	3	1.0	1.0	2.6
Лин-01-12	12	14	32	9	3	1.0	1.5	3.1
Лин-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
Лин-01-20	20	23	45	12	5	1.0	2.0	3.6
Лин-01-25	25	28	58	14.5	5	1.0	2.0	4.1
Лин-01-30	35	39	70	16.6	5	1.0	2.0	4.1
Лин-01-40	40	44	80	21	6	1.5	2.5	5.1
Лин-01-50	50	55	100	25.5	7	1.5	2.5	6.1

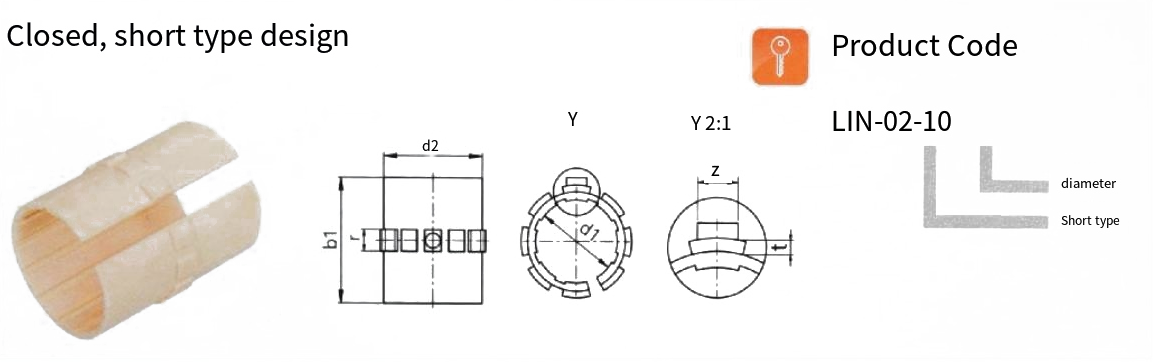

Лин скользящий пленка

Размер: мм

Код продукта	d1	Публичное поручение	D2	b1	r	t	z	F максимальное значение динамика P = 5 МПа [N]	F максимальное значение статическое состояние P = 35 МПа [N]	Масса глин
Лин-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
Лин-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
Лин-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
Лин-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
Лин-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
Лин-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
Лин-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
Лин-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
Лин-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

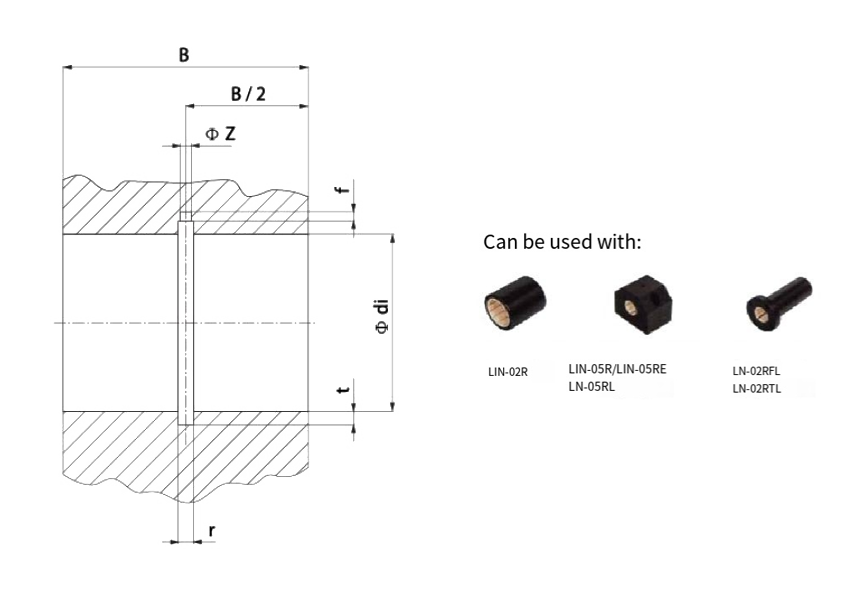

Тест на рисунок сборки для базовой отверстия скользящей пленки LN-02
Размер: мм

Код продукта	Ось Φ	di H7	B h10	r	t	f	z
Лин-02-10	10	12	26	3	1.0	1.0	2.6
Лин-02-12	12	14	28	3	1.0	1.5	3.1
Лин-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
Лин-02-25	25	28	40	5	1.0	2.0	4.1
Лин-02-30	30	34	50	5	1.0	2.0	4.1
Лин-02-35	35	39	60	6	1.5	2.5	5.1
Лин-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
